При сборке и подключении систем подачи воды либо же ее отведения нередко возникает необходимость соединить трубы без задействования сварки.

Как производится врезка в трубу без сварки при прокладке трубных конструкций, выполненных из разных видов материалов, рассмотрим подробнее.

Содержание статьи:

Как соединить трубы без сварки

Способов подключения труб к основной магистрали без задействования сварки существует несколько. Одни из них относят к числу неразъемных, разобрать которые без разрушения трубопровода практически невозможно. Другие представляют собой разъемные сочленения, которые без особого труда демонтируются, а в случае необходимости и собираются повторно.

Выбор варианта зависит от того, из какого материала произведена труба.

Простой вариант врезки

Соединить трубы без сварки, не имея при этом особых навыков – посильная задача даже для начинающего мастера; нужно лишь строго соблюдать инструкцию монтажа

Весь трубный прокат делится на две основные группы:

  • жесткий – трубы, выполненные из чугуна, меди и стали;
  • гибкий – изделия выполнены из полимерных материалов (полипропилена, металлопластика, полиэтилена).

В основе такого разделения лежит необходимость задействования большей площади зацепления в момент соединения деталей полимерных конструкций. Для сравнения: врезку труб из металла можно выполнить в ограниченных условиях, задействуя минимальную площадь зацепления состыковываемых деталей.

Сочленение  профильных труб

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.

Вариант применения крепежей

Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

  1. Нарезанный в размер трубный прокат.
  2. Необходимое количество крепежных хомутов.
  3. Гаечный ключ.

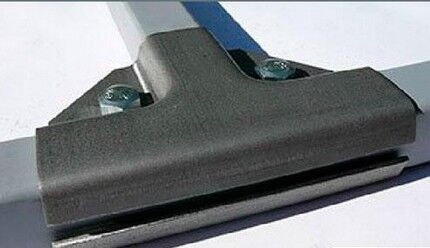

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов. В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.

Хомуты для профильных труб

Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему. Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Соединить квадратные трубы без сварки можно и путем установки фитингов заданного профиля.

Сочленение с задействованием муфт

Для состыковки и врезки труб используют муфту-переходник, диаметр которой на одну единицу больше, чем сечение состыковываемых элементов конструкции

Крепежи в виде фитингов бывают нескольких видов:

  • Муфты – в местах стыковки на прямых участках.
  • Крестовины и тройники – для установки в местах разветвлений;
  • Колена и повороты – при необходимости изменения направления трубопровода.

С помощью фитингов можно получить неподвижный крепеж, единственным уязвимым местом которого является только подверженность коррозии, которая характерна для заведенных в него торцов состыковываемых элементов . Такая ситуация возникает в результате скопления внутри крепежа конденсата, при условии, что металлические трубы не обработаны антикоррозионным составом.

Способы врезки металлических труб

Выбор оптимального способа врезки зависит от типа устанавливаемых труб и условий их эксплуатации. Подключение можно выполнить под углом в 90 и 45 градусов, расположив их по направлению вертикально вверх или в сторону.

Резьбовой вариант состыковки

Посредством резьбового соединения собирают безнапорные системы, к примеру, системы водоотведения из стали и чугуна или дымоходы из нержавейки.

Состыковка сегментов на резьбе

Соединения на резьбе устраивают только на участках трубопровода, где есть возможность контролировать надежность состыковки, а в случае надобности не составит труда подтянуть его

В большинстве случаев трубная резьба накатывается на специальном оборудовании. Но при желании эту процедуру можно произвести вручную с помощью режущего инструмента, оснащенного зубцами – плашки. Для этого отрезают заготовку заданной длины, делая запас на припуск для резьбовой части.

Работу выполняют в такой последовательности:

  1. В слесарных тисках укрепляют отрезки труб, исключая тем самым риск прокручивания заготовок.
  2. Чтобы облегчить фиксацию плашки, с наружной части заготовок под углом в 45° снимают фаску.
  3. На зачищенный конец трубы осторожно наживляют плашку, внимательно следя за тем, чтобы не допустить перекоса. В случае обнаружения такового на первых же кругах плашку необходимо снять, заготовку обстучать, а процедуру начать по новой.
  4. Наживленную плашку постепенно накручивают на трубу. После нескольких витков нужно с помощью уровня проверить правильность нарезки.
  5. Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе.

Если инструмент в какой-то момент перестал проворачиваться, нужно сделать один оборот в противоположном направлении и удалить с резьбы застрявший кусок стружки, затем продолжить работу. Чтобы упростить работу по созданию соединения на резьбе, торцы заготовок и режущий инструмент рекомендуется смазать машинным маслом.

Необходимость применения ФУМ-ленты

Резьбовое соединение нуждается в уплотнении, роль которого может выполнить сантехническая подмотка с использованием льняных волокон или ФУМ-ленты

В случае, если приходится производить нарезку в условиях, когда труба близко расположена к стене, довольно сложно осуществить полный оборот инструментом вокруг трубы. Облегчить задачу поможет задействование плашкодержателей. Они оснащены храповыми механизмами.

Прежде чем закручивать резьбовое соединение, важно убедиться, нет ли на торцах труб осевшей стружки или заусениц. Закручивание резьбы следует выполнять с некоторым усилием.

Путем установки фланца

Этот способ соединения выбирают для создания разъемного соединения труб в тех случаях, когда необходимо состыковать элементы без сварки и без резьбы. Фланцы представляют собой плоские кольца с соединительными выступами или без них, в которых предусмотрены отверстия для шпилек и болтов.

Фланцевая врезка элементов

Для создания такого соединения применяют фитинг, именуемый фланцем, который имеет усеченный конус в торцевой части и оснащен резиновой прокладкой

Последовательность сборки узла с фланцевым соединением:

  1. В месте предполагаемой врезки делают срез трубы, выдерживая прямой угол. Фаску на конце трубы делать нет необходимости, достаточно лишь создать максимально ровную линию реза.
  2. На зачищенный от заусениц срез надевают фланец.
  3. Для герметичности соединения вставляют резиновую прокладку таким образом, чтобы она выступала за линию среза на 10 мм.
  4. На прокладку надвигают фланец. Его соединяют с ответной частью, установленной на торец второй состыковываемой трубы, и фиксируют посредством прикручивания болтов.

При закручивании болтов соединительных фланцев важно не перетянуть с тем, чтобы не повредить хрупкие элементы узла.

Схема размещения фланца

При состыковке элементов узла надетый на трубу фланец совмещают со второй ответной частью крепежа и скрепляют с помощью прижимных болтов

Стягивание нужно осуществлять равномерно, аккуратно заворачивая резьбу крепежа по всей окружности. Гайки ответных частей фланца лучше закручивать не последовательно, а попарно. Для этого рекомендуется закручивать диаметрально расположенные друг против друга крепежи.

Посредством монтажа муфт

Для получения герметичного соединения как безнапорных, так и напорных трубопроводов применяют обжимную арматуру. Цанги или компрессионные фитинги оснащаются обжимными кольцами, которые в процессе монтажа «намертво» прессуются.

Муфты для монтажа прямых сегментов трубы

Муфты представляют собой разновидность фитингов, которые применяются для того, чтобы наращивать прямые сегменты трубопровода. Они эффективны при сборке прямолинейной системы в доме

Муфты удобно применять для сочленения труб, имеющих различный диаметр и выполненных из разных типов материалов. Они идеально подходят при необходимости подключения пластиковых труб к металлическим.

Врезку в трубу с использованием муфты выполняют в такой последовательности:

  • Торцы подлежащих соединению труб обрезают строго под прямым углом.
  • К месту стыка прикладывают муфту, размещая ее таким образом, чтобы центральная часть устройства располагалась строго по линии соединения.
  • На трубах делают отметки, обозначающие правильное положение фитинга.
  • Концы труб и внутреннюю полость муфты обрабатывают жидким герметиком.
  • В муфту последовательно заглубляют торец первой и второй трубы. Обе заготовки выравнивают строго по оси.
  • При надевании самого фитинга ориентируются на предварительно нанесенную разметку.

Широкое применение нашло и соединение с использованием муфты Гебо. Этот компрессионный фитинг оснащен прижимным и уплотняющим кольцами. Монтаж элемента можно выполнить без задействования каких-либо специальных инструментов.

Работа с полимерной арматурой

Выполнить врезку в полимерную трубу еще проще. Один из способов и вовсе не требует сложного и максимально точного разрезания трубопровода. Это особо актуально при необходимости врезки пластиковых элементов больших диаметров, которые под действием врезки могут деформироваться.

Врезка с установкой патрубка

Для реализации этого способа необходимо заранее приобрести в строительном магазине отрез трубы, оснащенный патрубком. Диаметр заготовки должен соответствовать сечению трубы водопровода.

Патрубок для врезки в пластик

Из приобретенной заготовки вырезают патрубок такой формы, чтобы один его торец был оснащен элементом типа «пол-трубы», основная задача которого – обеспечивать перекрытие места будущей врезки

Изготовленная заготовка будет создавать как бы вторую стенку трубы. В зафиксированной на трубе заготовке просверливают корончатым сверлом отверстие, диаметр которого соответствует размеру патрубка.

На внутреннюю поверхность монтируемого фланца наносят жидкий силиконовый герметик. Этим же составом покрывают область вокруг отверстия, не доходя до линии среза на 1 см. Подготовленный фланец монтируют на трубу.

Чтобы подтянуть края на обе стороны, дополнительно используют два крепежных элемента. Затягивать их стоит очень осторожно с тем, чтобы не выдавить герметик из-под фланца. Остатки выступившего наружу клея снимают салфеткой.

Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо фланца можно смело использовать широкую строительную изоленту.

Монтаж адаптера и седелки

Для герметичного и при этом быстрого подсоединения трубопровода удобно использовать готовые элементы:

  • Адаптеры – применяют для врезки труб D 100-110 мм.
  • Седелки – выбирают для врезки тонких труб D 32-40 мм.

Седелки представляют собой состоящие из двух частей обжимные конструкции, которые удобно устанавливать при необходимости врезки на не отключенную систему.

В продаже встречаются современные модели устройства, оснащенные нагревательной спиралью и режущей фрезой, с помощью которой проделывается отверстие.

Адаптер для врезки в пластик

Для задания необходимой точности параметров сварки необходимо при проведении процедуры ориентироваться на расположенный на корпусе детали штрих-код

Врезаться в трубу с помощью адаптера довольно просто. Работу выполняют в несколько этапов:

  1. Если труба подключена к коммуникациям, перекрывают воду в системе.
  2. В нужном месте с помощью электродрели, оснащенной коронкой, проделывают подходящее отверстие.
  3. На подготовленный участок устанавливают адаптер, не забывая проложить уплотнитель из мягкой резины.
  4. Затягивают конструкцию болтами.

Если в конструкции врезаемого элемента не предусмотрены болты, для фиксации применяют строительный герметик. Для этого состав наносят на обезжиренную поверхность. Гайку аккуратно затягивают, а выступившие излишки средства удаляют.

Соединение асбестоцементных труб

Асбоцементные трубные изделия, материалом для изготовления которых выступает портландцемент, перемешанный с асбестовыми волокнами в соотношении 4:1, соединяют посредством установки муфт и фитингов.

Выбор способа зависит от рабочего давления в системе:

  • Для труб с рабочим давлением в пределах 3 кгс/куб.см при врезке используют асбоцементные двубортные муфты, оснащенные резиновыми уплотнителями. Отрезки длиной в 150-200 мм имеют чуть больший диаметр, чем размер соединяемых трубы.
  • Для напорных трубопроводов в рабочим давлением от 3 кгс/куб.см задействуют специальные фитинги, именуемые как муфты Жибо. Они представляют собой разборные конструкции с фланцами и чугунными втулками, дополненные уплотнительными резиновыми кольцами.

В обоих вариантах ключевую роль в достижении герметичности стыка играют уплотнительные резиновые кольца.

Подключение к асбестовой трубе

При выборе фитингов и муфт для выполнения врезки асбестоцементных труб основное внимание уделяют эластичности уплотнительных колец крепежных элементов

Технология выполнения врезки с использованием муфт и фитингов аналогична, как и при работе с металлической арматурой. Единственное – поскольку асбестоцементные изделия достаточно хрупки, врезку стоит выполнять с максимальной осторожностью.

Полезное видео по теме

Как можно врезаться в трубу без применения сварочного аппарата, вы сможете увидеть в следующих видеороликах.

Врезка в пластиковую трубу посредством установки муфты:

Вариант врезки с установкой шарового крана:

Способов соединения, выступающих достойной альтернативой прочной и надежной сварке, существует немало. Главное – грамотно подойти к выбору оптимального варианта и осуществить врезку, строго придерживаясь технологии.
